(03-02)

Q:ミーゼス応力、主応力、せん断応力など、何を基準にして結果を評価したらよいのか。

1.基本になる応力

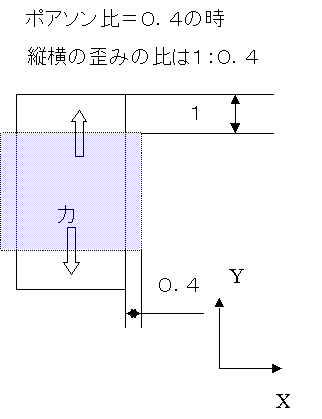

●３軸応力

ｘｙｚ方向に応力があるときｘ方向の歪みは
εｘ＝σｘ/E−ν（σｙ＋σｚ）/E
同様に、ｙｚ方向の歪み、剪断応力・歪み、垂直応力が式にできる。

●フックの法則

Ｆ＝ｋｘ
と
σ＝εE
は同じ考え方。応力は単位面積当たりの力。

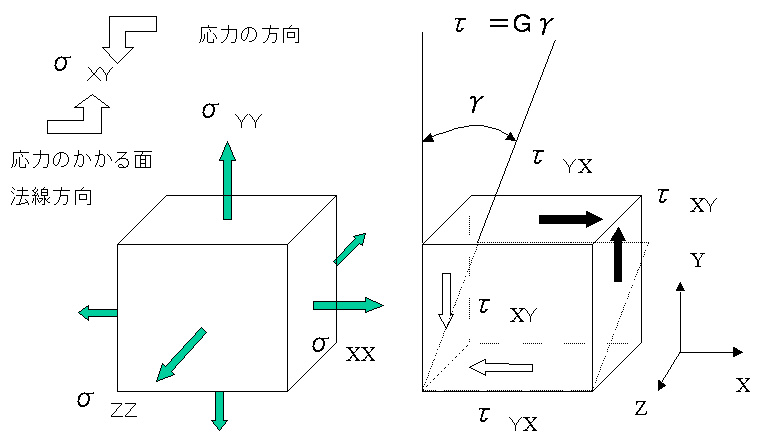

2.垂直応力、せん断応力

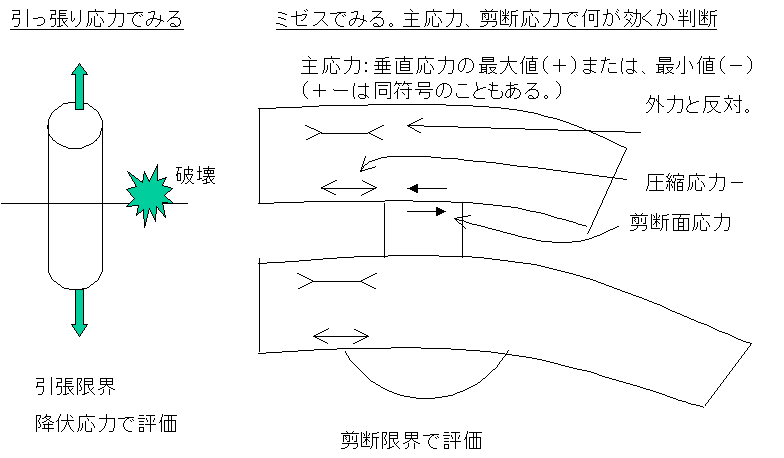

3.応力の評価方法

• 材料が降伏応力を超えないかを判断するにはミーゼス応力で判断する。
• ただしミーゼス応力はスカラーであるので変形（破壊）の方向は分からない。
• 主応力は上記を判断するための指標となる。
• 評価においてはこれらの応力が（降伏応力÷安全率）を超えないようにする。
• 材料固有の降伏応力は実験によって求めておいた方が良い。
• 特に樹脂材料は文献値と大きく異なる場合がある。
